11个知识点，说清塔式起重机在工地的那些事儿！

随着我国经济建设持续增长，建筑业得到快速发展，塔式起重机是建筑施工作业的重要起重设备，近几年，全国塔式起重机事故时有发生，有的还发生多人伤亡，因此，强化塔式起重机的相关知识，确保安全使用是广大从事设备管理工作者必须面对的重要课题！

1

什么是塔式起重机？

塔式起重机简称塔吊，作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。由金属结构、工作机构和电气系统三部分组成。金属结构包括塔身、动臂和底座等；工作机构有起升、变幅、回转和行走四部分；电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

2

塔式起重机的分类

塔式起重机分上旋转式和下旋转式两类：

一、上旋转式塔式起重机：塔身不转动，回转支承以上的动臂、平衡臂等，通过回转机构绕塔身中心线作全回转。

二、下旋转式塔式起重机：回转支承装在底座与转台之间，除行走机构外，其他工作机构都布置在转台上一起回转。

3

塔式起重机的安全操作

司机必须按规定对起重机做好保养工作，有高度的责任心，认真做好清洁、润滑、紧固、调整、防腐等工作，不得酒后作业，不得带病或疲劳作业，严格按照塔吊机械操作规程和塔吊“十不准、十不吊”进行操作，不得违章作业、野蛮操作，有权拒绝违章指挥，夜间作业要有足够的照明。

4

塔式起重机的检查要点

1) 检查金属结构情况特别是高强度的螺栓，它的连接表面应清除灰尘、油漆、没迹和锈蚀，并且使用力矩手或专用扳手，按装配技术要求拧紧。

2) 检查各机构传动系统，包括各工作传动机构的轴承间隙是否合适，齿轮啮合是不是良好及制动器是否灵敏。

3) 检查钢丝绳及滑轮的磨损情况，防脱装置以及绳端固定是否可靠。

4) 检查电气元件是否良好，名接触点的闭合程度，接续是否正确和可靠。

5) 检查行走轮与轨道接触是否良好，夹轨钳是否可靠。装设附着装置、内爬装置时，各连接螺栓及夹块是否牢固可靠。

6)防雷接地是否安全可靠。

7）基部排水是否畅通。

8）安全装置是否齐全、灵敏、可靠。

5

塔式起重机的事故应急

（1）塔吊基础下沉、倾斜：

①应立即停止作业，并将回转机构锁住，限制其转动。

②根据情况设置地锚，控制塔吊的倾斜。

（2）塔吊平衡臂、起重臂折臂：

①塔吊不能做任何动作。

②按照抢险方案，根据情况采用焊接等手段，将塔吊结构加固，或用连接方法将塔吊结构与其它物体联接，防止塔吊倾翻和在拆除过程中发生意外。

③用2—3台适量吨位起重机，一台锁起重臂，一台锁平衡臂。其中一台在拆臂时起平衡力矩作用，防止因力的突然变化而造成倾翻。

④按抢险方案规定的顺序，将起重臂或平衡臂连接件中变形的连接件取下，用气焊割开，用起重机将臂杆取下；

⑤按正常的拆塔程序将塔吊拆除，遇变形结构用汽焊割开。

（3）塔吊倾翻：

①采取焊接、连接方法，在不破坏失稳受力情况下增加平衡力矩，控制险情发展。

②选用适量吨位起重机按照抢险方案将塔吊拆除，变形部件用气焊割开或调整。

（4）锚固系统险情：

①将塔式平衡臂对应到建筑物，转臂过程要平稳并锁住。

②将塔吊锚固系统加固。

③如需更换锚固系统部件，先将塔机降至规定高度后，再行更换部件。

（5）塔身结构变形、断裂、开焊：

①将塔式平衡臂对应到变形部位，转臂过程要平稳并锁住。

②根据情况采用焊接等手段，将塔吊结构变形或断裂、开焊部位加固。

③落塔更换损坏结构。

今天我们就来看一下塔式起重机在装配式建筑中的使用：

1装配式建筑的特点

1）大量的建筑部品由车间生产加工完成,构件种类主要有:外墙板,内墙板,叠合板,阳台,空调板,楼梯,预制梁,预制柱等。

2）现场大量的装配作业,比原始现浇作业大大减少。

3）采用建筑、装修一体化设计、施工,理想状态是装修可随主体施工同步进行。

4）设计的标准化和管理的信息化,构件越标准,生产效率越高,相应的构件成本就会下降,配合工厂的数字化管理,整个装配式建筑的性价比会越来越高。

5）符合绿色建筑的要求。

2塔式起重机的性能要求

1)塔机起重量不应低于2.5t,并且应布置至少两台塔机完成吊装。

2)对于更大跨度的覆盖范围,其端部起重量应根据塔机数量和工程进度安排等时机情况进行选择;

3)针对装配式建筑使用的塔机有160-250t,m系列的ST030-12t、ST293-12t等机型为主;

3对起升机构的要求

（1）为了提高预制装配式结构的施工效率,要求塔机满足重载高速的要求,需提高起升机构的功率。

（2）为满足100m左右高度的要求,预制装配式构件的吊装起重(月6t左右),必须使用4倍功率或更大,以完成吊装任务;

4对设备故障和维修性能的要求

现浇结构的工艺一般是7天一层,而与之装配式结构建筑工期一般是3-4天一层,所以对于塔机的故障在预装装配式结构建筑中对施工进度及功率的影响非常大,装配化效率越高,影响就越大,起重吊装过程逐渐会成为施工中的关键一环,塔机频繁故障会导致误工及施工成本的增加。

因此对于塔机的平均无障碍时间、平均维修时间及维护人员素质等等提出了新的要求和挑战。

5塔机的选型及安装定位

预制转配饰结构建筑与传统建筑相比,影响塔机选型及定位的因素有很大的变化,按照一般的选型原则和安装外,我们还必须考虑以下一些因素:

（1）根据最重预制构件的重量、位置以及塔机大致安装位置进行塔机选型,其型号应能够满足最重构件的吊装要求和最大幅度处的吊装要求

（2）根据建筑平面布置图、结构形式等场地情况,构件的运输路线以及施工流水等等情况最终确定塔机的安装位置。塔机安装位置应能足覆盖全部施工场地,并尽可能的靠近起重重量最大的区域。考虑到群塔作业的影响,应限制塔机相互关系和臂长,并使各塔机所承担的吊装作业区域大致均衡。

（3）塔机选型确定后,根据各个预制构件的重量及安装位置相对关系进行道路布置。并根据塔杌的覆盖情况,综合考虑各个构件的堆场位置。

（4）根据各个构件的最重重量,施工中可能起吊的最大重量及位置与塔机起重性能比较远,并留有合适的余量,以放置出现在方案设计阶段未考虑到例外情况。

以上是关于塔式起重机使用方面的内容，更多塔吊在装配式施工中的相关内容小编会在以后的知识类文章中为大家罗列。

塔吊安装前注意要点

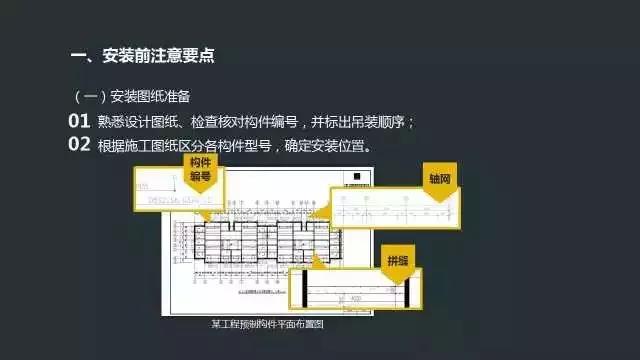

一：安装图纸准备

1、熟悉设计图纸，检查核对构建编号，并标出吊装顺序；

2、根据施工图纸区分各构件型号 ，确定安装位置

二：安装人员的准备

1、建立专业施工班组及标准作业流程；

2、根据构件的受力特征进行专项技术交底培训；

3、根据构件的连接方式，进行连接钢筋定位、构件套筒灌浆连接、螺栓连接、焊接工艺等培训。

三：确立施工方案及流程

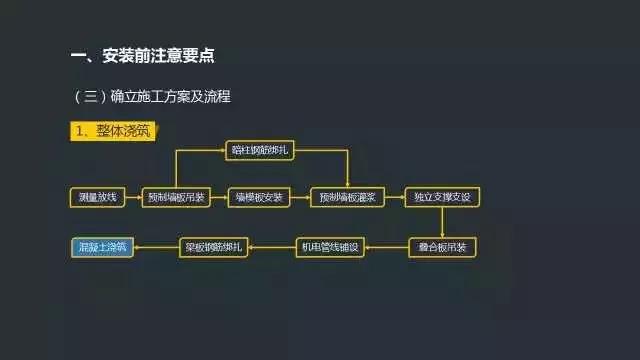

1.整体浇筑

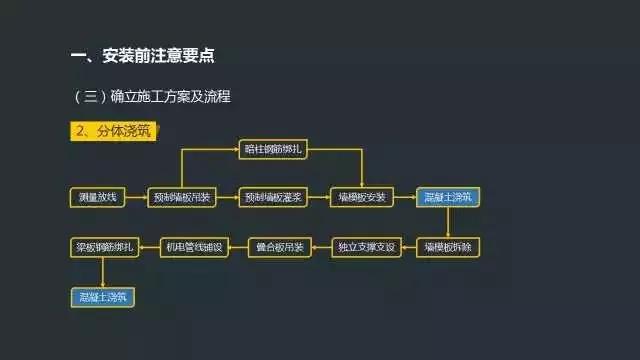

2.分体浇筑

3.确定施工方案及流程
