新技术之组合式带肋塑料模板技术

组合式带肋塑料模板技术

塑料模板具有表面光滑、易于脱模、重量轻、耐腐蚀性好、模板周转次数多、可回收利用的特点，有利于环境保护，符合国家节能环保要求。塑料模板分为夹芯塑料模板、空腹塑料模板和带肋塑料模板，其中带肋塑料模板在静曲强度、弹性模量等指标方面最好。

1 技术内容

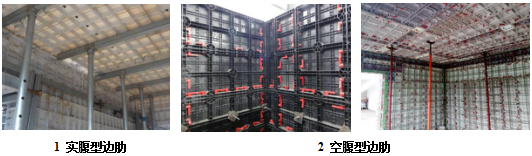

（1）组合式带肋塑料模板的边肋分为实腹型边肋和空腹型边肋两种，模板之间连接分别采用回形销或塑料销连接（见图3.6）。

组合式带肋塑料模板

（2）组合式带肋塑料模板分为平面模板、阴角模板、阳角模板，其中平面模板适用于支设墙、柱、梁、板、门窗洞口、楼梯顶模，阴角模板适用于墙体阴角、墙板阴角、墙梁阴角，阳角模板适用于外墙阳角、柱阳角、门窗洞口阳角。

（3）组合式带肋塑料模板的墙柱模采用钢背楞，水平模板采用独立支撑、早拆头或钢梁组成的支撑系统，能实现模板早拆，施工方便、安全可靠。

（4）组合式带肋塑料模板宜采取墙柱梁板一起支模、一起浇筑混凝土，要求混凝土施工时分层浇筑、分层振捣。在梁板混凝土达到拆模设计强度后，保留部分独立支撑和钢梁，按规定要求有序进行模板拆除。

（5）组合式带肋塑料模板表面光洁、不粘混凝土，易于清理，不用涂刷或很少涂刷脱模剂，不污染环境，符合环保要求。

（6）组合式带肋塑料模板施工技术

1）根据工程结构设计图，分别对墙、柱、梁、板进行配模设计，计算所需的塑料模板和配件的规格与数量；

2）编制模板工程专项施工方案，制定模板安装、拆除方案及施工工艺流程；

3）对模板和支撑系统的刚度、强度和稳定性进行验算；确定保留养护支撑的位置及数量；

4）制定确保组合式带肋塑料模板工程质量、施工安全和模板管理等有关措施。

2 技术指标

（1）组合式带肋塑料模板宽度为100～600mm，长度为100mm、300 mm、600 mm、900 mm、1200 mm、1500mm，厚度50mm；

（2）组拼式阴角模宽度为100mm、150mm、200mm，长度为200 mm、250 mm、300 mm、600 mm、1200 mm、1500mm；

（3）矩形钢管采用2根30mm×60mm×2.5mm或2根40mm×60mm×2.5mm；

（4）组合式带肋塑料模板可以周转使用60～80次；

（5）组合式带肋塑料模板物理力学性能指标见下表：

组合式带肋塑料模板物理力学性能指标

3 适用范围

组合式带肋塑料模板被广泛应用在多层及高层建筑的墙、柱、梁、板结构、桥墩、桥塔、现浇箱形梁、管廊、电缆沟及各类构筑物等现浇钢筋混凝土结构工程上。

4 工程案例

浙江省台州市温岭银泰城、台州市温岭建设大厦、石家庄市宋营沿街商业楼、贵州省贵阳龙洞堡国际机场航站楼、江西省吉安市城南安置房、上海金山新城G5地块配套商品房、安徽省芜湖市万科海上传奇花园、浙江省杭州市萧山区万科金辰之光、柳州市柳工颐华城、中铁大桥局帕德玛大桥、西宁市地下综合管廊工程、北京市丰台区海格通讯大厦工程、广州市广东省建工集团办公楼工程、广州市珠江新城地下车库工程、广州市广钢博会工程、珠海市中国人民银行办公综合楼工程、东莞市粮油项目工程等。
