BIM应用 | BIMer说城市管廊！（配套资料）

优点：

（1）充分利用道路地下空间，合理布置各专业管线。

（2）多专业管线统一监管，提高管理效率。

（3）便于各种管线的敷设、增减、维修和日常管理。

现状：

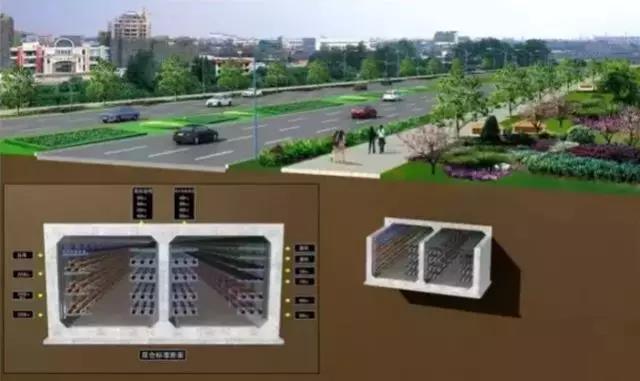

城市地下综合管廊是指在城市地下建造一个将给排水、电力、通讯、燃气、热力等公用管线集中铺设的隧道空间，并设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。

一方面管廊设计面临着线路规划、建造技术和经济方面的阻力；另一方面种类复杂的管线又给综合管廊的线路规划设计带来了极大的困难。

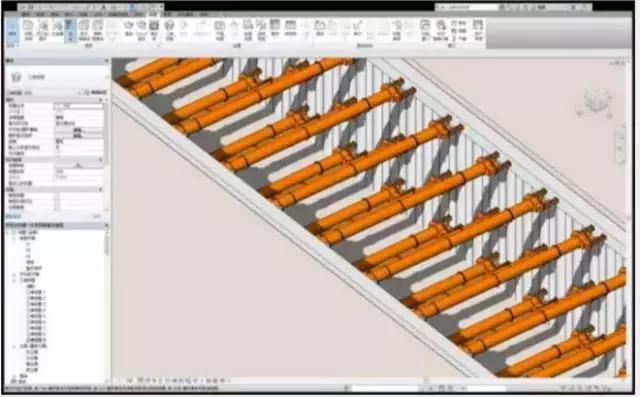

（1）模拟仿真

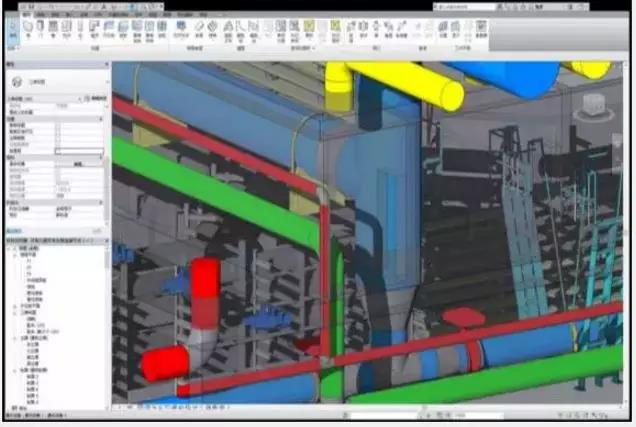

（2）管线碰撞检查

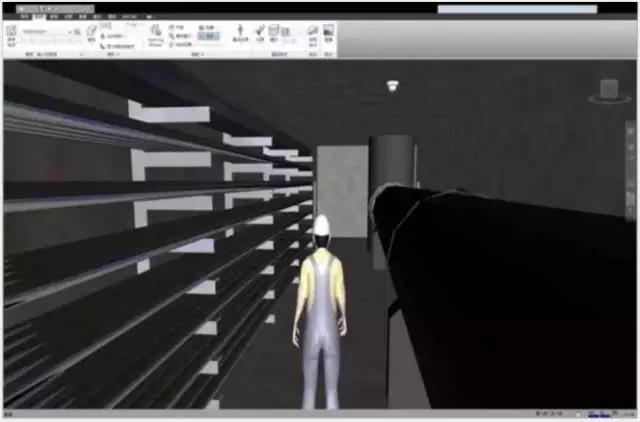

（3）第三人虚拟漫游

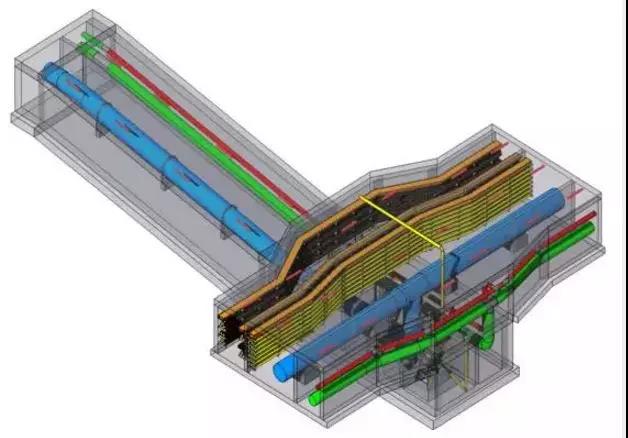

（4）关键节点施工管控措施

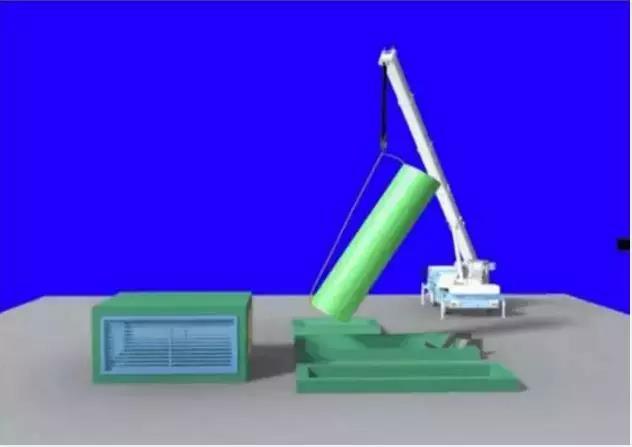

（5）安装过程模拟

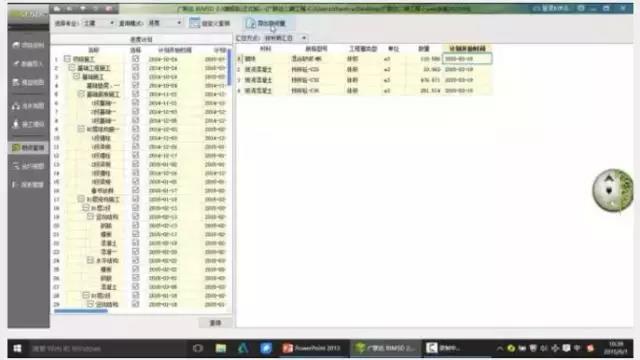

（6）5D应用

可行性分析：

在施工准备阶段，运用BIM技术对设计图纸进行复核。将设计图纸信息输入到建筑信息模型中，进行信息整合，将所有数据综合到拟建地下综合管廊的三维模型中。一方面，可以方便理解设计方的设计意图，一目了然，将不便于施工的地方提出来与设计方进行协调整改，从而降低管线的施工难度和成本。另一方面，将给排水、电气、暖通等各专业的数据汇聚到一起，检查组合的合理性，同时进行碰撞检查，将可能出现的冲突暴露出来，及时改进“错、缺、漏、碰”，提高了图纸复核的效率，并且保证了协调修改的质量。

BIM 技术提供给项目参与方一个综合的信息系统和便捷的交流平台。引入BIM技术后，所有与拟建综合管廊相关的信息均会被录入到信息模型中进行直观展示，同时还会创立一个与它同步的信息的交流平台，所有参与方均可在其中获得相应的权限，比如信息的提取、修改、录入等。综合管廊的施工现场一般在地下，空间十分有限，有了BIM模型，就可以解决各参与方沟通不畅的问题，实现施工阶段的远程操控。

运用BIM技术进行直观的、可视化的施工过程模拟，进行施工工艺的比较和选择。对于特殊部位或特殊构件的施工，可以采用BIM技术进行多种施工方案的模拟，通过动态的施工过程模拟，比较多种方案的可实现性，为施工方案的择优选择提供依据。运用BIM技术进行4D模拟施工现场。通过4D模型可制作合理的施工计划，制定每月、每周甚至每天的进度计划，确定综合管廊的施工现场的资源和场地占用，在保证工期不延误的同时，可进行施工过程的预演，合理安排资源分配，避免施工机械、场地等冲突，还考察了施工方案的可实施性，提前发现并解决了施工时的安全隐患和矛盾冲突，保证了地下施工的质量安全。
